Technische informatie antieke gietijzeren ondereinden

_{Maatkeuze, aansluiting en montage onder een zinken regenpijp}

Een gietijzeren ondereind vervangt het onderste en kwetsbaarste gedeelte van een zinken regenpijp. Het sterke gietijzer beschermt de hemelwaterafvoer tegen stoten door fietsen, afvalcontainers, tuingereedschap en werkzaamheden rond de gevel.

De modellen van Zink-Koper.nl hebben een zwarte, klassiek geribde buitenzijde en een verbrede bovenaansluiting met rubberen manchet. Deze uitvoering past goed bij monumentale panden, jaren-30-woningen, boerderijen, kerken en klassieke nieuwbouw.

Zink-Koper.nl heeft meer dan 30 jaar ervaring met zink en koper en helpt u bij het combineren van het ondereind met een passende zinken regenpijp en hemelwaterafvoer.

Technische uitvoeringen

De volgende maten en lengtes zijn verkrijgbaar:

Nominale maat	Verkrijgbare lengte	Bovenaansluiting
Ø80 mm	500 mm	Rubberen manchet
Ø80 mm	1.000 mm	Rubberen manchet
Ø80 mm	1.500 mm	Rubberen manchet
Ø100 mm	1.000 mm	Rubberen manchet
Ø100 mm	1.500 mm	Rubberen manchet

Bijpassende zwart geplastificeerde beugels met vaste pen zijn verkrijgbaar voor Ø80 en Ø100 mm.

Hoe ziet het gietijzeren ondereind eruit?

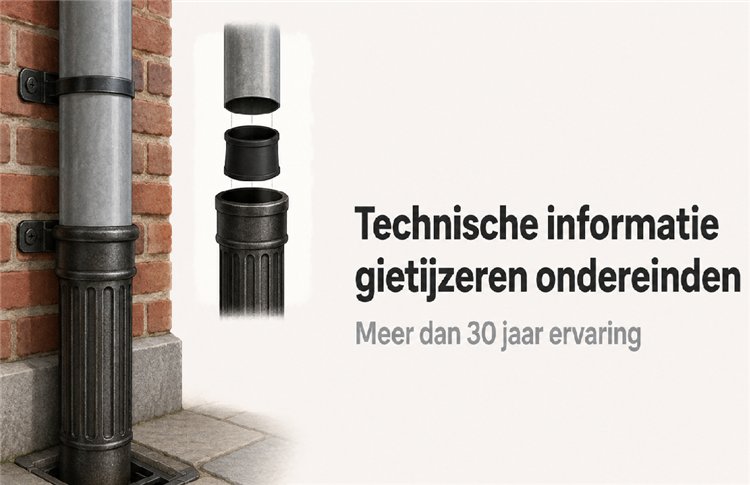

Op de productfoto is een rond, zwart gietijzeren ondereind zichtbaar met:

Verticale sierlijke langsribben.
Een klassiek en robuust uiterlijk.
Een verbrede mof aan de bovenzijde.
Een opstaande rand rond de aansluiting.
Een rubberen manchet in de bovenaansluiting.
Een rechte buisvorm voor montage langs de gevel.

De ribben zijn niet alleen decoratief. Ze geven het ondereind een uitgesproken traditionele uitstraling die goed aansluit bij oud zinkwerk en klassieke gevels.

Het betreft een nieuw gietijzeren product in antieke stijl. Er kunnen door het gietproces kleine oppervlakteruwheden of geringe uiterlijke verschillen aanwezig zijn.

Waarom een gietijzeren ondereind toepassen?

Het onderste deel van een regenpijp is het meest gevoelig voor mechanische beschadiging. Een dunwandige zinken regenpijp kan bij een harde stoot indeuken. Gietijzer is zwaarder en robuuster en daardoor geschikt als beschermend onderste gedeelte.

Belangrijkste functies:

Bescherming van de hemelwaterafvoer op maaiveldniveau.
Afvoer van regenwater naar riool of andere voorziening.
Stevige en duurzame gevelafwerking.
Klassieke overgang onder een zinken regenpijp.
Vervanging van een beschadigd bestaand gietijzeren ondereind.
Behoud van een passende uitstraling bij historische gebouwen.

Welke diameter heeft u nodig?

Kies in beginsel dezelfde nominale diameter als de aansluitende zinken regenpijp:

Gietijzeren ondereind Ø80 mm voor een zinken regenpijp Ø80 mm.
Gietijzeren ondereind Ø100 mm voor een zinken regenpijp Ø100 mm.

De vermelde diameter is een nominale productmaat. De werkelijke binnen- en buitendiameter kan door materiaaldikte, mofvorm en productietoleranties afwijken.

Meet daarom bij aansluiting op een bestaand systeem:

De buitendiameter van de zinken regenpijp.
De binnendiameter van de rubberen manchet.
De buitendiameter van de onderste aansluiting.
De maat van de aansluiting op riool of grondleiding.
De beschikbare hoogte tussen regenpijp en grondniveau.

Vergelijk niet alleen de naam Ø80 of Ø100. Controleer ook of de onderdelen daadwerkelijk in de manchet en onderaansluiting passen.

Welke lengte kiest u?

Lengte 500 mm

De uitvoering van 500 mm beschermt vooral het gedeelte direct boven het maaiveld. Deze lengte is geschikt wanneer:

Een compact ondereind gewenst is.
Het risico op beschadiging beperkt is.
Alleen het onderste deel van de zinken regenpijp wordt vervangen.
Een bestaand kort gietijzeren deel moet worden vernieuwd.

Lengte 1.000 mm

De uitvoering van 1.000 mm biedt meer bescherming en is voor veel woningen een praktische keuze.

Deze lengte is geschikt bij:

Fietsen of containers langs de gevel.
Regelmatig tuinonderhoud.
Monumentale en klassieke gevels.
Vervanging van een bestaand lang ondereind.
Situaties waarin het gietijzer duidelijk zichtbaar mag zijn.

Lengte 1.500 mm

Een ondereind van 1.500 mm beschermt een groter deel van de hemelwaterafvoer en benadrukt de klassieke uitstraling.

Deze uitvoering kan geschikt zijn voor:

Drukke doorgangen.
Openbare of gemeenschappelijke ruimten.
Kerken, herenhuizen en grotere historische gebouwen.
Plaatsen met een grotere kans op mechanische beschadiging.
Vervanging waarbij de bestaande situatie dezelfde lengte vereist.

Controleer vooraf of de gekozen lengte praktisch te vervoeren en veilig te monteren is. Gietijzer is relatief zwaar en kan bij vallen breken.

Aansluiting met rubberen manchet

De verbrede bovenzijde bevat een rubberen manchet. Hierin wordt de zinken regenpijp geplaatst.

De manchet heeft meerdere functies:

Centreren van de zinken regenpijp.
Opvangen van kleine maatverschillen.
Beperken van direct metaal-op-metaalcontact.
Maken van een nette aansluiting.
Verminderen van beweging en rammelen.
Beperken van waterverlies bij de verbinding.

De regenpijp moet voldoende in de manchet worden geschoven, maar mag niet geforceerd of vervormd worden. Gebruik geen scherp gereedschap dat de rubberen manchet kan beschadigen.

Controleer of de manchet schoon, onbeschadigd en correct geplaatst is voordat de regenpijp wordt gemonteerd.

Montagevoorbereiding

Controleer vóór montage:

De diameter van de zinken regenpijp.
De maat en lengte van het gietijzeren ondereind.
De staat van de rubberen manchet.
De positie van de ondergrondse afvoer.
De afstand tussen regenpijp en gevel.
De beschikbare hoogte.
De positie en het aantal beugels.
De geschiktheid van de gevel voor bevestiging.
Of het systeem verticaal kan worden uitgelijnd.
Of de onderaansluiting bereikbaar is.

Leg het gietijzeren ondereind vóór montage niet los tegen de gevel. Door het gewicht kan het omvallen en beschadigen of letsel veroorzaken.

Montage in stappen

Verwijder indien nodig het bestaande ondereind.
Controleer de ondergrondse afvoer op beschadiging en verstopping.
Meet de beschikbare lengte opnieuw.
Plaats het gietijzeren ondereind voorlopig op de gewenste positie.
Lijn het ondereind verticaal uit.
Teken de posities van de beugels af.
Bevestig de beugels in een voldoende stevige ondergrond.
Sluit de onderzijde aan op de afvoer.
Plaats het gietijzeren ondereind in de beugels.
Controleer of het gewicht goed wordt ondersteund.
Reinig en controleer de rubberen manchet.
Schuif de zinken regenpijp recht in de manchet.
Zet de beugels vast zonder het gietijzer te beschadigen.
Controleer de volledige installatie met water.

De exacte montage kan afwijken door de bestaande riolering, gevelconstructie en gekozen productlengte.

Bevestiging met gietijzeren regenpijpbeugels

Voor de ondereinden zijn zwart geplastificeerde beugels met vaste pen verkrijgbaar. De pen wordt in een geschikte gevelbevestiging of voeg geplaatst.

Let op:

Gebruik een beugel met de juiste diameter.
Bevestig de pen in een draagkrachtige ondergrond.
Kies bij zwak of beschadigd metselwerk een passende alternatieve bevestiging.
Verdeel het gewicht van het gietijzeren ondereind over voldoende beugels.
Laat het zware gietijzer niet uitsluitend aan de zinken regenpijp hangen.
Plaats een beugel niet over de rubberen manchet of verbindingsmof.
Draai of klem de beugel niet zo hard dat het gietijzer wordt beschadigd.
Controleer of het ondereind nergens tegen de gevel slaat.

Het benodigde aantal beugels is afhankelijk van lengte, gewicht, windbelasting en ondergrond. Gebruik bij twijfel een extra bevestigingspunt en laat de situatie technisch beoordelen.

Aansluiting op de ondergrondse afvoer

De onderste aansluiting kan per situatie verschillen. Mogelijke aansluitingen zijn:

Op een bestaande gietijzeren leiding.
Op een PVC-grondleiding.
Op een regenwaterriool.
Op een infiltratievoorziening.
Op een open afvoer, afhankelijk van het ontwerp.

Gebruik bij een overgang naar een ander materiaal een passend verloopstuk of rubberen overgangsmanchet. De aansluiting moet maatvast zijn en mag geen scherpe rand bevatten waarop bladeren of vuil blijven steken.

Let erop dat:

De leiding niet onder spanning staat.
Het gietijzer niet op een te kleine kunststof leiding wordt geforceerd.
De afvoer voldoende capaciteit heeft.
De verbinding toegankelijk blijft wanneer onderhoud nodig is.
Grondverzakking geen trekkracht op het ondereind veroorzaakt.
Regenwater volgens de plaatselijke voorschriften wordt afgevoerd.

Gietijzer inkorten

Is niet mogelijk

Onderhoud van de zwarte afwerking

De zwarte oppervlakteafwerking beschermt het gietijzer en zorgt voor de klassieke uitstraling. Controleer het oppervlak periodiek.

Let op:

Krassen en stootschade.
Afbladderende coating.
Roestvorming.
Beschadiging rond de beugels.
Aantasting bij de onderaansluiting.
Scheuren in het gietijzer.
Losse of versleten rubberen manchetten.

Kleine beschadigingen kunnen worden bijgewerkt met Hammerite metaallak. Maak de plaats eerst schoon en verwijder losse roest en coating volgens de voorschriften van het gekozen verfsysteem.

Gebruik geen agressieve reinigingsmiddelen die de coating of rubberen manchet kunnen aantasten.

Inspectie en reiniging

Controleer de hemelwaterafvoer minimaal jaarlijks en na zware storm of werkzaamheden langs de gevel.

Controleer:

Of de regenpijp nog goed in de manchet zit.
Of de beugels vastzitten.
Of het ondereind recht hangt.
Of de coating onbeschadigd is.
Of de onderaansluiting niet lekt.
Of de afvoer niet verstopt is.
Of de rubberen manchet soepel en heel is.
Of er geen scheuren in het gietijzer aanwezig zijn.

Verwijder bladeren en vuil via een toegankelijk inspectiepunt. Sla niet op het gietijzeren ondereind om een verstopping los te maken.

Gietijzer is sterk maar niet buigzaam

Gietijzer is goed bestand tegen druk, slijtage en normale stoten. Het gedraagt zich echter anders dan een zinken of stalen buis.

Belangrijke eigenschappen:

Het is zwaar.
Het kan niet ter plaatse worden gebogen.
Het kan bij een harde val of verkeerde puntbelasting breken.
De maat kan niet met een tang worden aangepast.
Een vervormde aansluiting kan niet eenvoudig worden teruggebogen.
Montage vraagt een stevige ondersteuning.

Behandel het product tijdens transport en montage daarom zorgvuldig.

Veelgemaakte fouten

Voorkom bij het kiezen en monteren:

Ø80 en Ø100 onderdelen door elkaar gebruiken.
Alleen uitgaan van de nominale diameter.
Niet controleren of de rubberen manchet aanwezig is.
Een beschadigde manchet toch monteren.
Het gietijzer aan de zinken regenpijp laten hangen.
Te weinig of ongeschikte beugels toepassen.
Beugels in zwak voegwerk bevestigen.
Het gietijzer met een hamer passend proberen te maken.
De onderaansluiting onder spanning monteren.
Geen overgangsstuk naar PVC gebruiken.
Krassen en coatingschade onbehandeld laten.
Geen rekening houden met verzakking van de grondleiding.
De leiding monteren zonder de afvoer op verstopping te controleren.

Welke gegevens zijn nodig voor advies?

Geef bij een adviesaanvraag door:

De diameter van de bestaande regenpijp.
De gemeten buitendiameter.
De gewenste lengte.
Een foto van de regenpijp en gevel.
Een foto van de aansluiting bij de grond.
Het materiaal en de diameter van de grondleiding.
De afstand tussen regenpijp en gevel.
De gewenste plaats van de beugels.
Of het om nieuwbouw, renovatie of vervanging gaat.

Hiermee kan beter worden bepaald welke maat en welke aansluitmaterialen nodig zijn.

Meer dan 30 jaar ervaring

Zink-Koper.nl heeft meer dan 30 jaar ervaring met zink en koper en levert onderdelen voor complete hemelwaterafvoersystemen aan particulieren en professionele verwerkers.

Twijfelt u tussen Ø80 en Ø100 mm of weet u niet welk overgangsstuk nodig is? Neem dan vóór bestelling contact met ons op en stuur enkele foto’s en maten mee.

Veelgestelde vragen

Is een antiek gietijzeren ondereind echt antiek?

Nee. Het is een nieuw geproduceerd ondereind met een klassiek geribd ontwerp. ‘Antiek’ verwijst naar de uitstraling.

Past een ondereind Ø80 altijd op iedere regenpijp van 80 mm?

Niet automatisch. Controleer de werkelijke buitendiameter van de regenpijp en de binnendiameter van de rubberen manchet.

Kan het ondereind rechtstreeks op PVC worden aangesloten?

Dat kan wanneer een geschikt overgangsstuk of een passende rubberen manchet wordt gebruikt. Controleer beide werkelijke diameters.

Kan gietijzer roesten?

Bij beschadiging van de beschermende afwerking kan oppervlakteroest ontstaan. Herstel beschadigingen daarom tijdig met een geschikte coating.

Moet het ondereind met beugels worden bevestigd?

Ja. Het gietijzeren ondereind is zwaar en moet zelfstandig en stevig aan de gevel worden ondersteund. Het mag niet uitsluitend aan de zinken regenpijp hangen.

Kan ik het gietijzeren ondereind inkorten?

Nee, niet mogelijk
