Technische informatie RHEINZINK KliQ-deklijstsysteem

_{Montage, maatvoering, klangen en expansie}

Het RHEINZINK KliQ-deklijstsysteem is een prefab zinken systeem voor het afwerken van dakranden van platte daken. De zinken deklijst wordt zonder zichtbare bevestigingen vastgeklikt op verzinkt stalen KliQ-klangen.

Het systeem kan zowel met als zonder solderen worden gemonteerd. Bij montage zonder solderen worden de verschillende lengtes met expansieklangen verbonden. Voor binnen- en buitenhoeken zijn prefab hoekstukken verkrijgbaar.

Zink-Koper.nl heeft meer dan 30 jaar ervaring met zink en koper en levert KliQ-deklijsten, klangen, expansieklangen en hoekstukken voor nieuwbouw en renovatie.

Waarvoor is een KliQ-deklijst geschikt?

De KliQ-deklijst is speciaal ontwikkeld voor platte daken met een schuine dakopstand of mastiekschroot.

Toepassingen zijn onder andere:

Dakrandafwerking van platte daken.
Woningen en aanbouwen.
Garages en bijgebouwen.
Dakkapellen met een geschikte schuine opstand.
Bedrijfsgebouwen.
Nieuwbouw en renovatie.

Heeft de dakrand een rechte opstand van ongeveer 90 graden, bijvoorbeeld bij recht omhoog aangebrachte EPDM, dan is doorgaans het RHEINZINK Quick-fix-deklijstsysteem bedoeld. KliQ en Quick-fix zijn verschillende systemen met eigen profielen en klangen. Technische productinformatie RHEINZINK

Hoe werkt het KliQ-systeem?

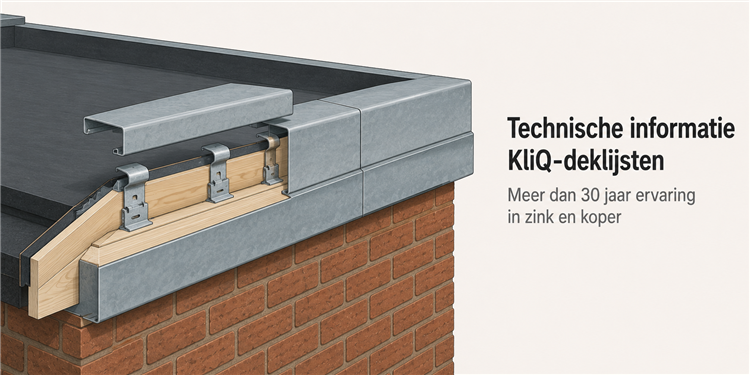

De verzinkt stalen KliQ-klangen worden mechanisch op een stevige onderconstructie bevestigd. Vervolgens wordt de voorgevormde zinken deklijst over de klangen geplaatst en vastgeklikt.

De klangen houden het profiel op zijn plaats, terwijl het zink binnen het systeem voldoende moet kunnen uitzetten en krimpen. Aan de bovenzijde van de deklijst zijn daardoor geen zichtbare schroeven of popnagels nodig.

Voordelen van deze bevestiging:

Strakke dakrand zonder zichtbare schroeven.
Snellere montage dan volledig traditioneel maatwerk.
Voorgevormde, onderling passende onderdelen.
Montage mogelijk zonder solderen.
Mogelijkheid om lengteverandering van het zink op te vangen.
Prefab binnen- en buitenhoeken verkrijgbaar.
Onderdelen kunnen bij schade afzonderlijk worden vervangen.

Beschikbare modellen en maten

RHEINZINK levert zes standaard KliQ-modellen. De productnaam bestaat uit twee maten. Voor de exacte betekenis en vorm moet altijd de bijbehorende technische tekening worden geraadpleegd.

Model	Maat A	Maat B	Gebruikelijke lengte
KliQ 45/50	20 mm	45 mm	2 of 3 meter
KliQ 65/50	20 mm	65 mm	2 of 3 meter
KliQ 85/50	20 mm	85 mm	2 of 3 meter
KliQ 105/50	20 mm	105 mm	2 of 3 meter
KliQ 125/50	24 mm	125 mm	2 of 3 meter
KliQ 145/50	24 mm	145 mm	2 of 3 meter

Benodigde onderdelen

Afhankelijk van het project zijn de volgende onderdelen nodig:

Rechte zinken KliQ-deklijsten.
Bijpassende verzinkt stalen KliQ-klangen.
KliQ-expansieklangen voor montage zonder solderen.
Prefab binnenhoeken.
Prefab buitenhoeken.
Eventuele eindstukken.
Geschikte bevestigingsmiddelen.
Soldeer en soldeervloeistof wanneer verbindingen worden gesoldeerd.
Eventuele maatwerkonderdelen.

Gebruik uitsluitend klangen en hulpstukken die bij het gekozen KliQ-model horen. De maten en vormen zijn niet onderling willekeurig uitwisselbaar.

Onderconstructie voorbereiden

Een goede montage begint met een vlakke, stevige en correct gevormde onderconstructie.

Controleer vooraf:

Of de onderconstructie voldoende sterk is.
Of de bovenzijde vlak en schoon is.
Of los of aangetast hout is vervangen.
Of het mastiekschroot de juiste schuine vorm heeft.
Of de dakbedekking correct over de dakrand is aangebracht.
Of water naar de dakzijde wordt afgevoerd.
Of de voorzijde voldoende vrij blijft voor een goede druiprand.
Of alle hoeken haaks of volgens de werkelijke maat zijn uitgevoerd.

Een KliQ-deklijst is een dakrandafwerking. De onderliggende dakbedekking vormt de primaire waterdichte laag. De deklijst mag niet worden gebruikt om een gebrekkige of onvolledige dakbedekking te herstellen.

Afschot naar het dak

De bovenzijde van een deklijst moet licht naar de dakzijde aflopen. Hierdoor stroomt regenwater naar het dak en niet langs de buitengevel.

Controleer vóór montage van de klangen:

Of de onderconstructie naar binnen afloopt.
Of er geen lage plaatsen ontstaan waarin water blijft staan.
Of de dakbedekking de beweging van het zink niet blokkeert.
Of de deklijst nergens naar de gevelzijde afwatert.

Een verkeerd afschot kan leiden tot vervuiling van de gevel, langdurig stilstaand water en een minder betrouwbare dakrandafwerking.

KliQ-klangen monteren

De KliQ-klangen worden op de onderconstructie uitgelijnd en mechanisch bevestigd. De deklijst wordt daarna op deze klangen vastgeklikt.

Algemene werkwijze:

Controleer of het gekozen klangmodel bij de deklijst past.
Bepaal de positie van de klangen.
Zet een rechte montagelijn uit.
Bevestig de klangen stevig aan de dragende onderconstructie.
Controleer of alle klangen gelijk en in één lijn liggen.
Houd rekening met binnen- en buitenhoeken.
Breng op de voorgeschreven plaatsen expansievoorzieningen aan.
Plaats de deklijst over de klangen.
Klik de deklijst gelijkmatig vast zonder het profiel te beschadigen.
Controleer of het profiel goed vastzit en toch kan werken.

Sla niet rechtstreeks met een metalen hamer op het zichtbare zink. Gebruik geschikt gereedschap en voorkom deuken, krassen en vervorming van de kraal.

Hoeveel KliQ-klangen zijn nodig?

Het benodigde aantal klangen is afhankelijk van:

De hoogte van het gebouw.
De windzone.
De afstand tot kust of groot open water.
Een bebouwde of onbebouwde omgeving.
De lengte en breedte van de deklijst.
De plaats op het gebouw.
De onderconstructie en gebruikte bevestigingsmiddelen.

RHEINZINK verdeelt de toepassing in windklassen A, B en C. In kustgebieden en open terrein zijn doorgaans meer klangen nodig dan in een beschut bebouwd gebied.

De officiële klangtabellen gelden tot een dakrandhoogte van 25 meter. Voor hogere gebouwen, bijzondere dakvormen of sterk aan wind blootgestelde locaties is een projectspecifieke beoordeling nodig.

Gebruik daarom niet automatisch overal dezelfde klangafstand. Raadpleeg de actuele windbelastingstabel van RHEINZINK voor het benodigde aantal en de juiste verdeling. Klang- en windbelastingadvies RHEINZINK

Verbinden zonder solderen

De KliQ-deklijsten kunnen zonder solderen worden verbonden met KliQ-expansieklangen. Deze verbinden opeenvolgende lengtes en bieden ruimte voor thermische beweging.

Voordelen:

Geen soldeerbout nodig.
Snelle en relatief eenvoudige montage.
De verbinding vangt uitzetting en krimp op.
Minder risico op scheurende soldeernaden.
Afzonderlijke lengtes blijven gemakkelijker vervangbaar.

Plaats de expansieklang exact volgens de montage-instructie. Zorg dat de profielen voldoende bewegingsruimte hebben en niet strak tegen elkaar of tegen een hoekstuk worden gedrukt.

Een expansieklang is niet hetzelfde als een gewone montageklang. Bestel beide soorten in de juiste maat en uitvoering.

Verbinden door solderen

KliQ-deklijsten kunnen ook worden gesoldeerd. Hiervoor zijn geschikt soldeer, vloeimiddel en een voldoende zware soldeerbout nodig.

Let daarbij op:

Maak de soldeervlakken schoon en vetvrij.
Zorg voor een voldoende brede overlap.
Gebruik vloeimiddel dat geschikt is voor titaanzink.
Gebruik geschikt antimoonarm soldeer.
Laat het soldeer volledig door de verbinding vloeien.
Verwijder vloeimiddelresten direct na het solderen.
Houd rekening met expansie van het zink.
Soldeer nooit alle lengtes onbeperkt star aan elkaar.

Wanneer onvoldoende expansieruimte aanwezig is, kan het zink vervormen of kan een soldeernaad scheuren.

Expansie en maximale lengtes

Zink zet uit bij warmte en krimpt bij kou. Deze lengteverandering moet in het ontwerp en tijdens de montage worden opgevangen.

Volgens RHEINZINK geldt voor KliQ-deklijsten:

De maximale lengte zonder dilatatie is 12 meter.
Vanaf een hoek, die als gefixeerd punt werkt, moet na maximaal 3 meter een dilatatie worden aangebracht.
Een dilatatie kan worden uitgevoerd met een expansieklang.
Bij maatwerk kan een expansiestrook van ribbelzink worden toegepast.
Bij deklijsten breder dan circa 250 mm wordt geadviseerd de kopkanten bij de expansie ongeveer 15 mm om te zetten om opbollen te beperken.

Een binnen- of buitenhoek verandert de bewegingsrichting van het zink en mag daarom niet worden beschouwd als een onbeperkt vrij bewegende verbinding.

Binnen- en buitenhoeken

Voor het KliQ-systeem zijn prefab binnen- en buitenhoeken verkrijgbaar. Deze zorgen voor een strakkere en technisch beter voorspelbare afwerking dan ter plaatse samengestelde hoekstukken.

Bij het opnemen en bestellen van hoeken:

Bepaal of het een binnen- of buitenhoek is.
Meet de werkelijke hoek; niet iedere dakrand is exact 90 graden.
Controleer de montagerichting.
Houd rekening met het gefixeerde punt bij de hoek.
Plan binnen 3 meter vanaf de hoek een expansievoorziening.
Controleer of het hoekstuk bij het gekozen KliQ-model hoort.

Monteer eerst de hoekstukken en werk vervolgens met rechte lengtes verder wanneer dit in de montage-instructie wordt voorgeschreven.

Inkorten van de deklijst

Een KliQ-deklijst kan op lengte worden gemaakt. Gebruik daarvoor gereedschap dat geschikt is voor zink.

Aandachtspunten:

Meet iedere dakzijde afzonderlijk.
Houd rekening met hoekstukken en expansieruimte.
Teken de zaag- of kniplijn nauwkeurig af.
Voorkom scherpe bramen.
Beschadig de gevormde randen niet.
Verwijder slijpsel en metaaldeeltjes.
Gebruik geen slijpmethode die het zink overmatig verhit of beschadigt.

Een verkeerd ingekort profiel kan niet altijd opnieuw passend worden gemaakt. Controleer daarom de maat en montagerichting vóór het zagen of knippen.

Materiaal en patinavorming

De KliQ-deklijst wordt gemaakt van titaanzink. Walsblank zink krijgt buiten geleidelijk een natuurlijke matgrijze patinalaag.

Tijdens dit proces kunnen tijdelijke kleurverschillen ontstaan. Dit is normaal en trekt meestal geleidelijk gelijk. De snelheid van patinavorming is afhankelijk van vocht, luchtcirculatie, ligging en weersinvloeden.

Let bij verwerking en opslag op:

Bewaar de profielen droog en geventileerd.
Voorkom vocht tussen gestapelde delen.
Bescherm de zichtzijde tegen krassen.
Gebruik geen agressieve reinigingsmiddelen.
Vermijd contact met materialen die zink kunnen aantasten.
Laat koperhoudend regenwater niet over het zink stromen.
Verwijder mortel-, cement- en vloeimiddelresten direct.

Onderhoud en controle

Een correct gemonteerde zinken deklijst vraagt weinig onderhoud. Controleer de dakrand wel periodiek en na zware storm.

Veelgemaakte fouten

Voorkom bij het kiezen en monteren van het KliQ-deklijstsysteem:

KliQ toepassen op een volledig rechte dakopstand.
Quick-fix- en KliQ-onderdelen door elkaar gebruiken.
Verkeerde klangen bij het gekozen profiel bestellen.
Te weinig klangen gebruiken.
Geen rekening houden met windgebied en gebouwhoogte.
Klangen op een zwakke of ongelijke onderconstructie bevestigen.
De deklijst met schroeven door de zichtzijde vastzetten.
Geen afschot naar de dakzijde aanbrengen.
Geen expansievoorziening toepassen.
Langer dan 12 meter zonder dilatatie werken.
Geen dilatatie binnen 3 meter vanaf een hoek aanbrengen.
De profielen strak tegen elkaar monteren.
Verkeerde binnen- of buitenhoeken bestellen.
Beschadigde dakbedekking onder de deklijst verbergen.
Slijpsel of resten soldeervloeistof op het zink achterlaten.

Welke gegevens zijn nodig voor advies?

Voor een gericht advies ontvangen wij bij voorkeur:

Een foto van de bestaande dakrand.
De totale lengte van iedere dakzijde.
De breedte van de dakrand.
De hoogte van de buitenzijde.
De vorm en hoek van het mastiekschroot.
Het aantal binnen- en buitenhoeken.
De hoogte van het gebouw.
De ligging: bebouwd, onbebouwd of kustgebied.
Het type dakbedekking.
De gewenste montage met of zonder solderen.

Met deze informatie kan beter worden bepaald welk profiel en welke onderdelen nodig zijn.
